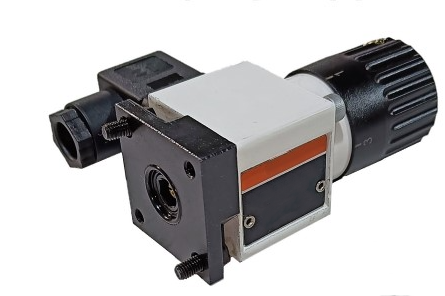

РЕЛЕ ДАВЛЕНИЯ РЕГУЛИРУЕМОЕ серии HED8 OH-12/350K14KW
| Код фильтра | HED8 OH-12/200K14KW |
| Давление максимальное (бар) | 350 бар |
| Регулировка давления | 8 – 350 бар |
| Тип контакта | НО (разомкн.)/НЗ (замкн.) |
| Ток на контактах | 5A 250В АС /1А 50В DC |
| Монтаж | для плиты |
| Контакты | 3Р+Т по DIN 43650/A |
Реле давления регулируемое серия HED 8 — это устройство в котором происходит переключение внутренних электрических контактов при достижении заданной величины давления. Величина давления устанавливается вращением рукоятки на корпусе. Реле выпускается с различными диапазонами регулировки от 2 до 350 бар, Рмах = 500 бар. Монтаж модульный, c использованием специальных плит, так и с использованием резьбового порта с резьбой G1/4”. Контакты НО (разомкнутые) и НЗ (замкнутые). При использовании электроразъема DIN 43650/A (3P+T) обеспечивается пылевлагозащита IP65. Максимальные токи на контактах: 5A для 250В 50/60 Гц АС и 1А для 50В DC.
Основные технические данные и характеристики
|
№ |

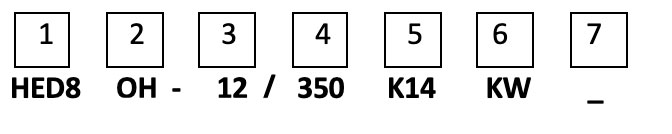

Обозначение |
Расшифровка значений |
|
|
1 |
СЕРИЯ |
HED 8 |
Реле давления регулируемое |
|
2 |
МОНТАЖ |
OH |
OH = вертикальный, с использованием плит OP = вбок, с использованием спец. плит ОА = на резьбе, G1/4” (внутренняя) |
|
3 |
НОМЕР ПАРТИИ |
12 |
Номер заводской партии |
|
4 |
ДИАПАЗОН РЕГУЛИРОВКИ СРАБАТЫВАНИЯ |
350 |
50 = 2… 50 бар 100 = 4...100 бар 200 = 5...200 бар 350 = 8...350 бар |
|
5 |
ПОДКЛЮЧЕНИЕ |
K14 |
К14 = контакты для установки электроразъема 3Р+Т по DIN 43650/A* * электроразъем поставляется отдельно |
|
6 |
ТИП РУКОЯТКИ |
KW |
KW = рукоятка с шкалой |
|
7 |
УПЛОТНЕНИЯ |
_ |
_ = NBR (-30°C … +80°C) СТАНДАРТ V = FKM (-20°C … +80°C) |

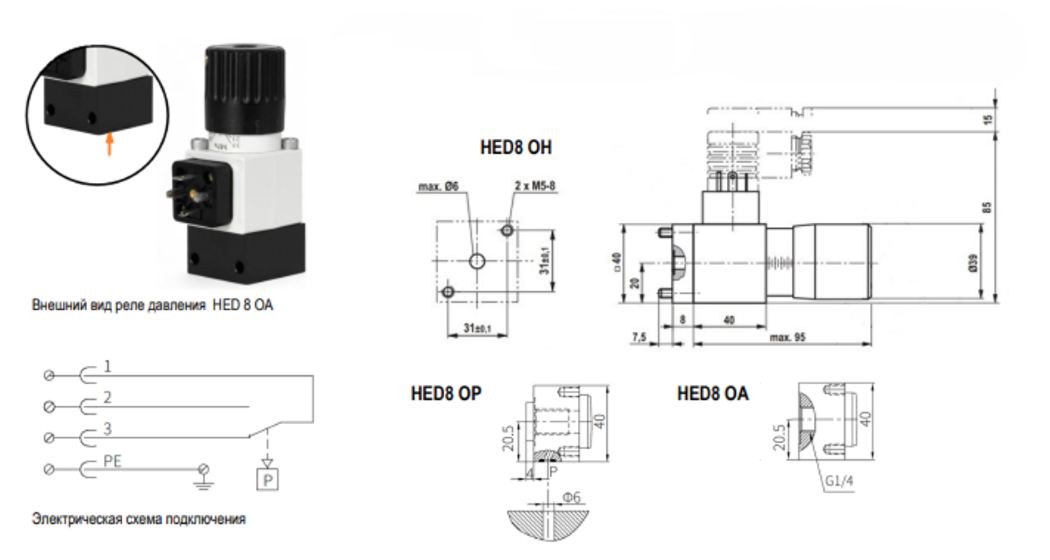

ЧЕРТЕЖ
Условия хранения и монтаж:
Реле давления необходимо хранить в закрытом сухом помещении при температуре от 0°C до +30°C и относительной влажностью на более 80%. Не допускайте попадания на изделие прямого солнечного света. Запрещается подвергать изделие воздействию огня и тепла, а также механическому воздействию (ударам) по корпусу. Монтаж должен производиться только подготовленными специалистами.
