РЕЛЕ ДАВЛЕНИЯ KP A3 T1 250
| Код | KP A3 T1 250 |
| Давление максимальное (бар) | 600 бар |
| Регулировка давления | 20 – 250 бар |
| Тип контакта | НО (разомкн.)/НЗ (замкн.) |
| Ток на контактах | 5A для 250В 50/60 Гц АС |
| Размер резьбы | G1/4" внутр. |
| Контакты | DIN 43650/A (3P+T) |

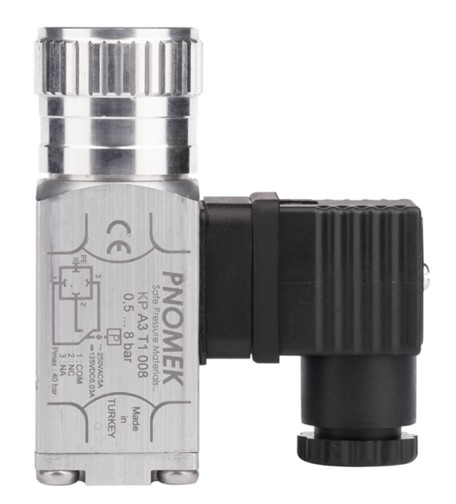

Реле давления регулируемое серия KP — это компактное устройство, в котором происходит переключение внутренних электрических контактов при достижении заданной величины давления. Величина давления устанавливается вращением рукоятки на корпусе. Выпускается с различными диапазонами регулировки от 0.2 бар до 600 бар с погрешностью ± 1%, гистерезис между 15% и 25%. Переключаемые контакты, нормально открытые (НО) и нормально закрытые (НЗ). Максимальные токи на контактах: 5A для 250В 50/60 Гц АС. Монтаж резьбовой, G1/4” (внутренняя). Срок службы: 5 000 000 циклов. Пылевлагозащита IP65, оснащен разъемом DIN 43650/A (3P+T). Корпус алюминиевый сплав. Температура эксплуатации –20… +90°С.
Основные технические данные и характеристики
|
№ |

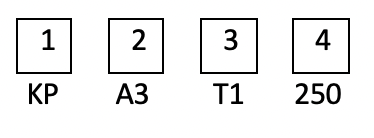

Обозначение |
Расшифровка значений |
|
|
1 |
СЕРИЯ |
KP |
Реле давления компактное регулируемое |
|
2 |
РАЗМЕР МОНТАЖНОЙ РЕЗЬБЫ |
A3 |
A3 = резьбовой, G1/4” (внутренняя) |
|
3 |
ТИП ЭЛЕКТРОРАЗЪЕМА |
T1 |
Т1 = разъем по DIN43650/А (СТАНДАРТ) T3 = 4PIN M12x1 |
|
4 |
ДИАПАЗОН РЕГУЛИРОВКИ СРАБАТЫВАНИЯ |
250 |
002 = 0,2…2 бар; 008 = 0,5…8 бар; 016 = 1… 16 бар; 050 = 5… 50 бар; 100 = 10...100 бар; 250 = 20...250 бар; 400 = 50...400 бар; 600 = 50...600 бар |
&nbs;
ЧЕРТЕЖ
Условия хранения и монтаж:
Реле давления необходимо хранить в закрытом сухом помещении при температуре от 0°C до +30°C и относительной влажностью на более 80%. Не допускайте попадания на изделие прямого солнечного света. Запрещается подвергать изделие воздействию огня и тепла, а также механическому воздействию (ударам) по корпусу. Монтаж должен производиться только подготовленными специалистами.
