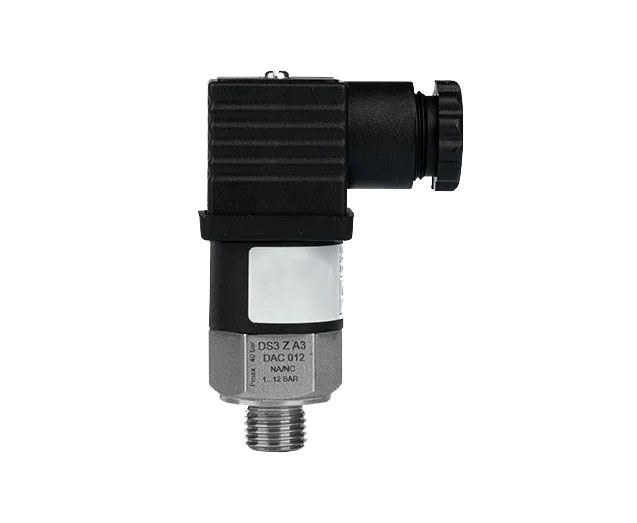

РЕЛЕ ДАВЛЕНИЯ DS3 A4 DAC 100
| Код | DS3 A4 DAC 100 |
| Давление максимальное (бар) | 600 бар |
| Регулировка давления | 5 – 100 бар |
| Тип контакта | НО (разомкн.)/НЗ (замкн.) |
| Ток на контактах | 5A при 250В 50/60 Гц АС |
| Размер резьбы | G1/8" наруж. |
| Контакты | DIN 43650/A |
Реле давления регулируемое серия DS3 — это компактное устройство, в котором происходит переключение внутренних электрических контактов при достижении заданной величины давления. Величина давления срабатывания (переключения) контактов устанавливается вращением регулировочного винта. Реле выпускается с различными диапазонами регулировки от 0.1 до 400 бар и точностью срабатывания ±3%. Реле имеет монтажную наружную резьбу BSPP (G1/8”, G1/4”) и BSPT (R1/8”, R1/4”). Корпус может быть выполнен из различных материалов: легированной стали с цинковым покрытием и латуни (стандарт), нержавеющей стали (под заказ). Различные варианты уплотнений: NBR (стандарт) и FPM, EPDM (под заказ) Нормально открытые (НО), нормально замкнутые (НЗ) и переключающиеся (НЗ/НО) контакты. Максимальные токи на контактах: 5A при 250В 50/60 Гц АС. Срок службы: 5 000 000 циклов. Реле давления оснащается защитным резиновым колпачком или разъемом DIN 43650/А. Температура эксплуатации: –20… +90°С.
Основные технические данные и характеристики
|
№ |

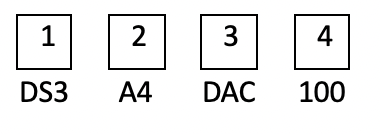

Обозначение |
Расшифровка значений |
|
|
1 |
СЕРИЯ |
DS3 |
Реле давления регулируемое |
|
2 |
МАТЕРИАЛ КОРПУСА |
_ |
_ = сталь с цинковым покрытием (СТАНДАРТ) Y = латунь MS58 |
|
3 |
РАЗМЕР МОНТАЖНОЙ РЕЗЬБЫ |
A4 |
A3 = G1/4” (наружная) S3 = R1/4” (наружная) A4 = G1/8” (наружная) S4 = R1/8” (наружная) |
|
4 |
ИСПОЛНЕНИЕ ЭЛЕКТРИЧЕСКИХ КОНТАКТОВ |
DAC |
DAC = НЗ\НО переключаемые контакты, с разъемом по DIN43650/А (СТАНДАРТ) FAC = НЗ\НО переключаемые контакты, с защитным резиновым колпачком NA = НО (нормально открытые контакты), с защитным резиновым колпачком NС = НЗ (нормально закрытые контакты), с защитным резиновым колпачком |
|
5 |
ДИАПАЗОН РЕГУЛИРОВКИ СРАБАТЫВАНИЯ |
100 |
002 = 0,2… 2 бар 012 = 1… 12 бар 050 = 5… 50 бар 100 = 5...100 бар 200 = 20...200 бар 400 = 50...400 бар |

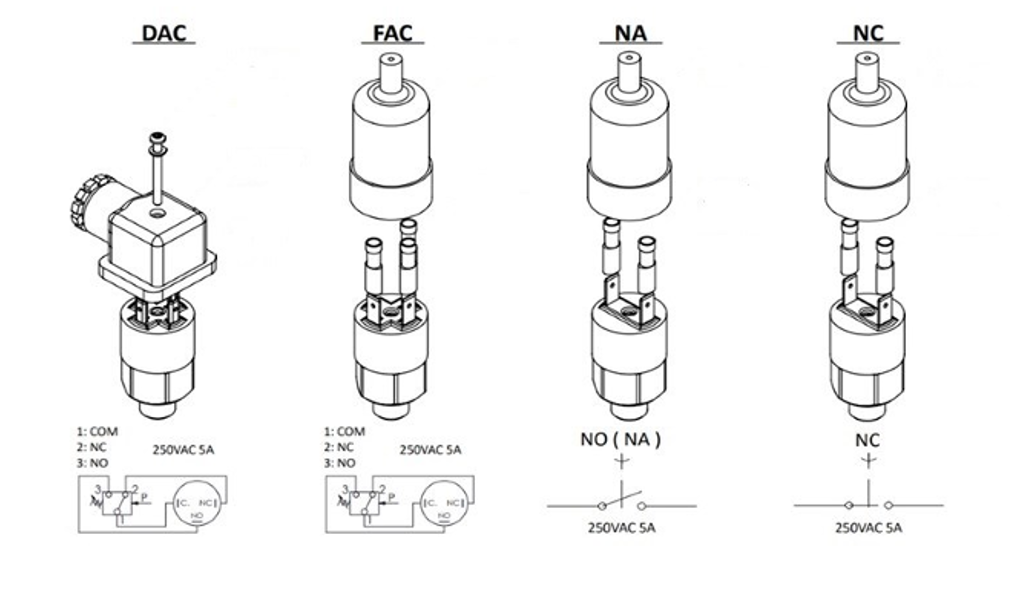

ЧЕРТЕЖ
Условия хранения и монтаж:
Реле давления необходимо хранить в закрытом сухом помещении при температуре от 0°C до +30°C и относительной влажностью на более 80%. Не допускайте попадания на изделие прямого солнечного света. Запрещается подвергать изделие воздействию огня и тепла, а также механическому воздействию (ударам) по корпусу. Монтаж должен производиться только подготовленными специалистами.
