РЕЛЕ ДАВЛЕНИЯ DS1 A3 200
| Код | DS1 A3 200 |
| Давление максимальное (бар) | 600 бар |
| Регулировка давления | 20 – 200 бар |
| Тип контакта | НО (разомкн.)/НЗ (замкн.) |
| Ток на контактах | 3A при 130В АС |
| Размер резьбы | G1/4" наруж. |
| Контакты | DIN 43650/A |
Реле давления регулируемое серия DS1 — это компактное устройство, в котором происходит переключение внутренних электрических контактов при достижении заданной величины давления. Величина давления срабатывания (переключения) контактов устанавливается вращением регулировочной ручки. Ручка имеет блокировку, что позволяет использовать реле в зонах с вибрацией. Реле выпускается с различными диапазонами регулировки от 0.2 до 400 бар. Точностью срабатывания ±3%. Корпус выполнен из легированной стали с цинковым покрытием. Уплотнения NBR. Реле имеет монтажную наружную резьбу G1/8”, G1/4”. Переключающиеся (НЗ/НО) контакты. Максимальные токи на контактах: 3A при 130В АС. Срок службы: 5 000 000 циклов. Оснащается компактным защитным разъемом DIN 43650/С. Температура эксплуатации: –20… +90°С. Реле может применяться для сжатого воздуха, газов и гидравлических жидкостей с вязкостью 10...800 сСт.
Основные технические данные и характеристики
|
№ |
Обозначение |
Расшифровка значений |
|
|
1 |
СЕРИЯ |
DS1 |
Реле давления регулируемое, малогабаритное, с блокировкой ручки (для эксплуатации в зоне вибраций), НЗ \ НО контакты |
|
2 |
РАЗМЕР МОНТАЖНОЙ РЕЗЬБЫ |
A3 |
A3 = G1/4” (наружная) A4 = G1/8” (наружная) |
|
3 |
ДИАПАЗОН РЕГУЛИРОВКИ СРАБАТЫВАНИЯ |
200 |
002 = 0,2… 2 бар 012 = 1… 12 бар 050 = 5… 50 бар 100 = 5...100 бар 200 = 20...200 бар 400 = 50...400 бар |

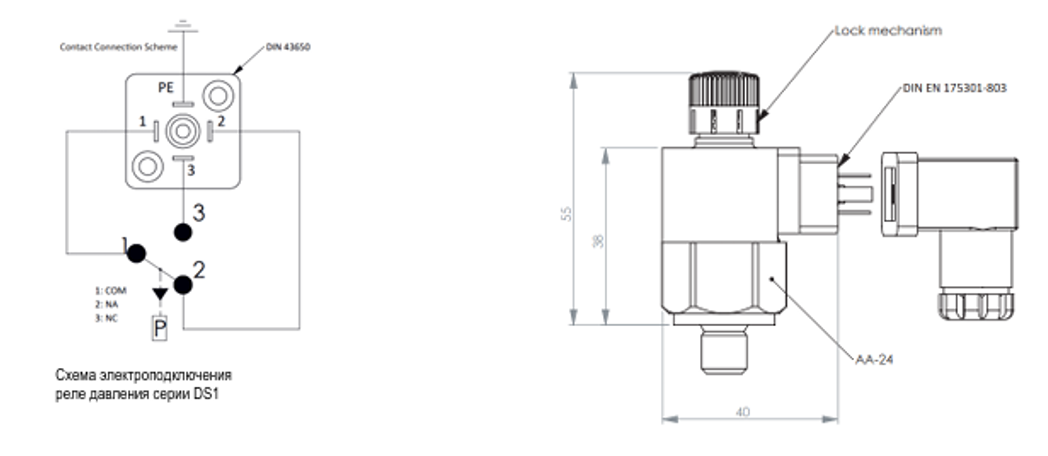

ЧЕРТЕЖ
Условия хранения и монтаж:
Реле давления необходимо хранить в закрытом сухом помещении при температуре от 0°C до +30°C и относительной влажностью на более 80%. Не допускайте попадания на изделие прямого солнечного света. Запрещается подвергать изделие воздействию огня и тепла, а также механическому воздействию (ударам) по корпусу. Монтаж должен производиться только подготовленными специалистами.
| Код | DS1 A3 200 |
| Давление максимальное (бар) | 600 бар |
| Регулировка давления | 20 – 200 бар |
| Тип контакта | НО (разомкн.)/НЗ (замкн.) |
| Ток на контактах | 3A при 130В АС |
| Размер резьбы | G1/4" наруж. |
| Контакты | DIN 43650/A |
