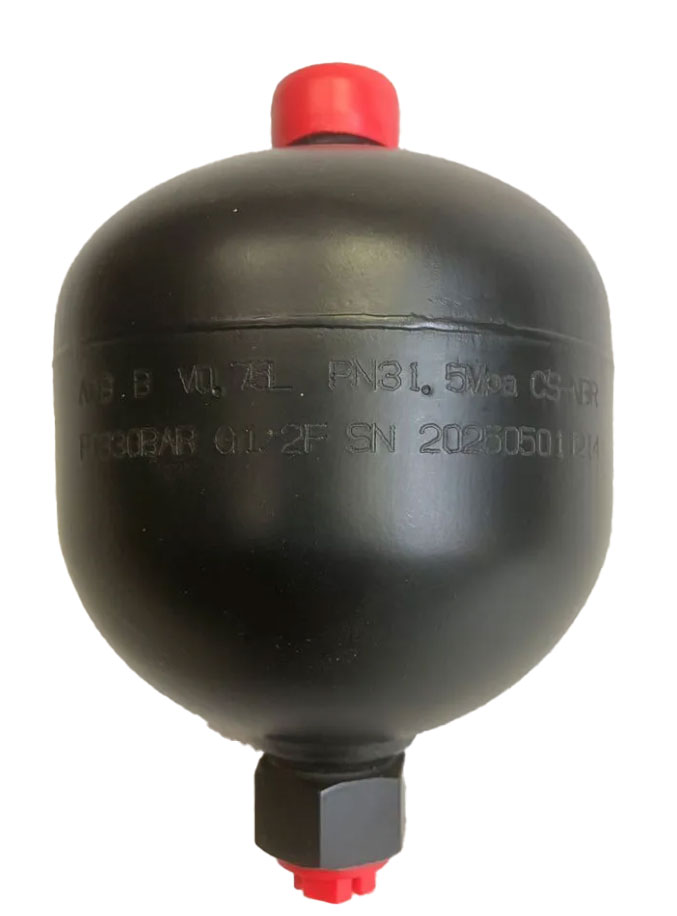

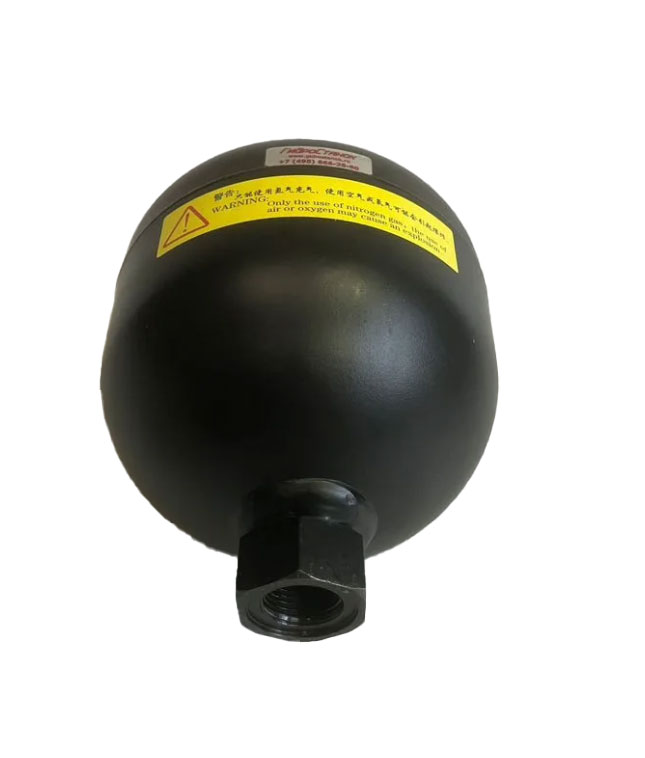

ГИДРОПНЕВМОАККУМУЛЯТОР серии ADB
| Код гидропневмоаккумулятора | ADB - * - * / * - 1 - 1 - A |
| Тип | мембранный сварной |
| Номинальный объем (л) | 0,16 – 0,28 л |
| Материал | мембраны Нитрил стандарт (NBR) |
| Материал корпуса | углеродистая сталь |
| Максимальное рабочее давление (бар) | 330 бар |
| Отверстие для подвода жидкости | G1/2 (внутренняя) |
| Отверстие зарядки газом | M28х1,5 (стандарт) |
| Температура работы (°C) | -20°С…+93°С |
| Габаритные размеры (ДхШхВ, мм) | от 130х74 мм до 286х173 мм |
Гидропневмоаккумулятор мембранный— это сосуд, работающий под давлением, который предназначен для гашения пульсаций и для выравнивания объема, при изменениях давления и температуры, в гидравлических системах. Имеет две камеры, которые разделены между собой эластичной мембраной.
Гидропневмоаккумулятор соответствует требованиям ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» (Россия). Категория оборудования 1 и 2, рабочая среда Группа 2 (газ и жидкость). Прошел следующие испытания: тестовые (26.5 Мпа 1 минута без утечек) и ресурсные (Ро=10.5 Мпа, Р=21Мпа, 10 циклов/мин., ˃100 циклов).
Ходовые модели
ADB-B-0.16/250-1-1-А
ADB-B-0.32/250-1-1-А
ADB-B-0.5/250-1-1-А
ADB-B-0.75/250-1-1-А
ADB-B-1/250-1-1-А
ADB-B-1.4/250-1-1-А
ADB-B-2/250-1-1-А
ADB-B-2.8/250-1-1-А
Также возможны исполнения по объемам в литрах 0,25л /0,35л/3,5л и с пониженным давлением от 10 Мпа до 33 Мпа (от 100 бар до 330 бар).

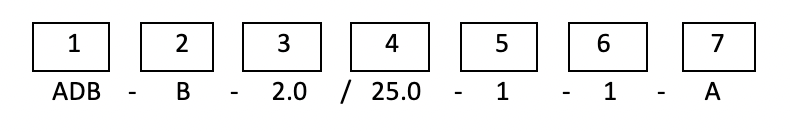

Основные и технические данные и характеристики
|
№ |
Обозначение |
Расшифровка значений |
|
|
1 |
СЕРИЯ |
ADB |
Гидроаккумулятор мембранный |
|
2 |
ИСПОЛНЕНИЕ КАНАЛА ДЛЯ ПОДВОДА ЖИДКОСТИ |
В |
A=комбинированный (наруж. и внутр. резьба) В= внутренняя резьба G 1/2” |
|
3 |
НОМИНАЛЬНЫЙ ОБЪЕМ |
2.0 |
0.16, 0.32, 0.5, 0.75, 1, 1.4, 2, 2.8 литра (на выбор) |
|
4 |
МАКС. РАБ. ДАВЛЕНИЕ |
25.0 |
25.0=25 Мпа (250бар) |
|
5 |
МАТЕРИАЛ КОРПУСА |
1 |
1=Сталь |
|
6 |
МАТЕРИАЛ МЕМБРАНЫ |
1 |
1= NBR (-20…+90) |
|
7 |
ТИП КОНСТРУКЦИИ |
А |
А= с возможностью дозарядки |

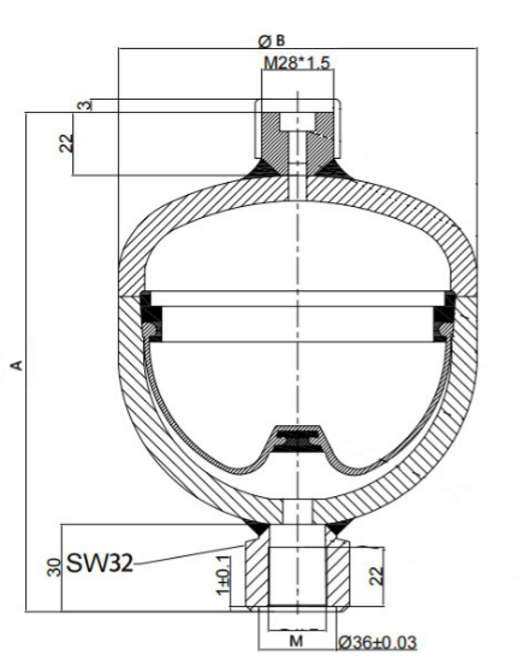

ЧЕРТЕЖ
|
Модель |
Объем газа, л |
А |
В |
M |
|
ADB-B-0.16/250-1-1-А |
0.16 |
130 |
74 |
G 1/2” |
|
ADB-B-0.32/250-1-1-А |
0.32 |
145 |
93 |
|
|
ADB-B-0.5/250-1-1-А |
0.5 |
157 |
105 |
|
|
ADB-B-0.75/250-1-1-А |
0.75 |
173 |
124 |
|
|
ADB-B-1/250-1-1-А |
1 |
185 |
138 |
|
|
ADB-B-1.4/250-1-1-А |
1.4 |
210 |
153 |
|
|
ADB-B-2/250-1-1-А |
2 |
232 |
170 |
|
|
ADB-B-2.8/250-1-1-А |
2.8 |
286 |
173 |
Условия хранения и монтаж
Гидроаккумулятор необходимо хранить в закрытом сухом помещении при температуре от 0°C до +30°C и относительной влажностью на более 80%. Не допускайте попадания на изделие прямого солнечного света. Запрещается подвергать изделие воздействию огня и тепла, а также механическому воздействию (ударам) по корпусу.
После 10 лет хранения должен быть утилизирован.
Монтаж должен производиться только подготовленными специалистами. Допускается любое положение установки, но предпочтительно – вертикальное. Используемый для заправки газ – азот, вязкость рабочей жидкости: не более 36 сСт.
Степень загрязнения рабочей жидкости: класс 21/19/16 по ISO 4406/99. Температура эксплуатации -20°C…+93°C.
