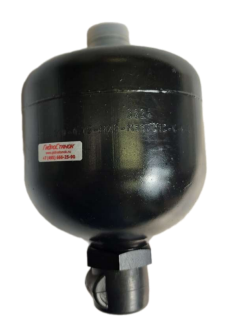

ГИДРОПНЕВМОАККУМУЛЯТОР SDA-210-0.32-M28-M33/G12-C-E-10
| Код гидропневмоаккумулятора | SDA-210-0.32-M28-M33/G12-C-E-10 |
| Тип | мембранный сварной |
| Номинальный объем (л) | 0,32 л |
| Материал | мембраны эпихлоргидрин (ECO) |
| Материал корпуса | углеродистая сталь |
| Максимальное рабочее давление (бар) | 210 бар |
| Отверстие для подвода жидкости | G1/2 (внутренняя) |
| Отверстие зарядки газом | M33x1.5 (наруж.) |
| Температура работы (°C) | -20°С…+93°С |
| Габаритные размеры (ДхШхВ, мм) | от 138х166 мм |
Гидроаккумулятор мембранный серия SDA— это устройство, предназначенное для сглаживания и гашения пульсаций и ударов, компенсации утечек, компенсации температурных расширений и накапливания энергии в гидравлических масляных системах. Корпус: стальной неразборный. Эластичная мембрана: материал ECO. Максимальное рабочее давление 210 бар. Для заправки используется газ— азот. Присоединения для подвода гидравлической жидкости: комбинированное (резьба M33x1.5 (наружная) и G1/2” (внутренняя)). Температура эксплуатации –40°C….+120°C. Гидропневмоаккумулятор соответствует требованиям ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» (Россия).
Основные и технические данные и характеристики
|
№ |

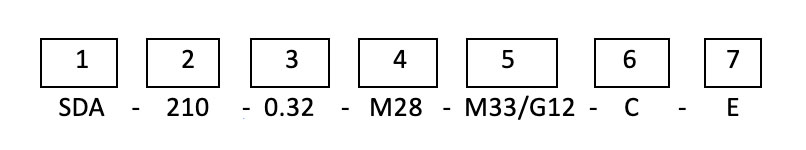

Обозначение |
Расшифровка значений |
|
|
1 |
СЕРИЯ |
SDA |
Гидроаккумулятор мембранный |
|
2 |
МАКС. РАБОЧЕЕ ДАВЛЕНИЕ |
210 |
210 = 210 бар |
|
3 |
НОМИНАЛЬНЫЙ ОБЪЕМ |
0.32 |
0.32 литра |
|
4 |
РЕЗЬБА ГАЗОВОГО ШТУЦЕРА |
M28 |
М28 = M28x1.5 |
|
5 |
ИСПОЛНЕНИЕ КАНАЛА ДЛЯ ПОДВОДА ЖИДКОСТИ |
M33/G12 |
комбинированный - M33x1.5 (наружная) и G1/2" (внутренняя) |
|
6 |
МАТЕРИАЛ КОРПУСА |
C |
С = Сталь |
|
7 |
МАТЕРИАЛ МЕМБРАНЫ |
E |
Е= ЕСО (–40°C / +120°C) |

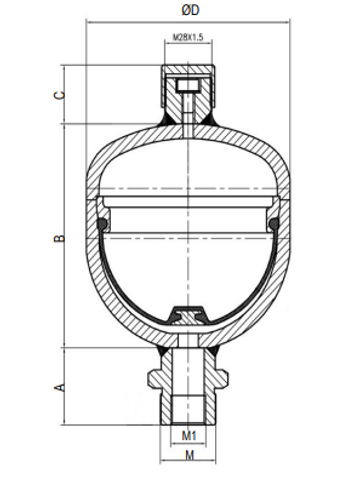

ЧЕРТЕЖ
|
Модель |
Объем газа, л |
Размеры, мм |
|||||
|
ØD |
A |
B |
C |
M |
M1 |
||
|
SDA-210-0.16-M28-M33/G12-C-E-10 |
0.16 |
75 |
39 |
83 |
21 |
M33X1.5 |
G1/2” |
|
SDA-210-0.32-M28-M33/G12-C-E-10 |
0.32 |
94 |
90 |
||||
|
SDA-210-0.5-M28-M33/G12-C-E-10 |
0.5 |
106 |
112 |
||||
|
SDA-210-0.75-M28-M33/G12-C-E-10 |
0.75 |
125 |
106 |
||||
|
SDA-210-1.0-M28-M33/G12-C-E-10 |
1.0 |
138 |
180 |
||||
|
SDA-210-1.4-M28-M33/G12-C-E-10 |
1.4 |
148 |
159 |
||||
|
SDA-210-2.0-M28-M33/G12-C-E-10 |
2.0 |
169 |
167 |
||||
|
SDA-210-2.5-M28-M33/G12-C-E-10 |
2.5 |
171 |
232 |
||||
Условия хранения и монтаж
Гидроаккумулятор необходимо хранить в закрытом сухом помещении при температуре от 0°C до +30°C и относительной влажностью на более 80%. Не допускайте попадания на изделие прямого солнечного света. Запрещается подвергать изделие воздействию огня и тепла, а также механическому воздействию (ударам) по корпусу. После 10 лет хранения должен быть утилизирован.
Монтаж должен производиться только подготовленными специалистами. Допускается любое положение установки, но предпочтительно – вертикальное. Используемый для заправки газ – азот, вязкость рабочей жидкости: не более 36 сСт.
Может применяться как аналог следующих моделей других марок:
|
GidroStanok |
ADB-B-0.32/31.5-1-1-A |
|
ETL-HYD |
GXQ-A-0.32/21-AM-Y |
|
HYDAC |
SBO210-0,32E1/112U-210AB |
|
OMT |
MBSP-0,32-210 |
| Код гидропневмоаккумулятора | SDA-210-0.32-M28-M33/G12-C-E-10 |
| Тип | мембранный сварной |
| Номинальный объем (л) | 0,32 л |
| Материал | мембраны эпихлоргидрин (ECO) |
| Материал корпуса | углеродистая сталь |
| Максимальное рабочее давление (бар) | 210 бар |
| Отверстие для подвода жидкости | G1/2 (внутренняя) |
| Отверстие зарядки газом | M33x1.5 (наруж.) |
| Температура работы (°C) | -20°С…+93°С |
| Габаритные размеры (ДхШхВ, мм) | от 138х166 мм |
