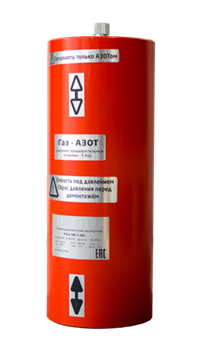

ГИДРОПНЕВМОАККУМУЛЯТОР ПОРШНЕВОЙ СЕРИИ PGA
| Код гидропневмоаккумулятора | PGA - * - * - 360 - * |
| Тип | поршневой |
| Номинальный объем (л) | 1 –50 л |
| Материал корпуса | углеродистая сталь |
| Максимальное рабочее давление (бар) | 360 бар |
| Отверстие для подвода жидкости | G1” и G1½”. (внутренняя) |
| Отверстие зарядки газом | 5/8”UNF |
Гидроаккумулятор поршневой серия PGA — это устройство, предназначенное для накопления, хранения и высвобождения гидравлической энергии в виде сжатой жидкости. Выполняется с рабочим объемом от 1 л до 50 л, с диаметром поршня 100 мм и 180 мм. Присоединение в масляном канале G1” и G1½”. Газовый клапан—5/8”UNF. Максимальное рабочее давление 360 бар. Температура эксплуатации –50°С….+80°С.
Основные технические данные и характеристики
|
№ |

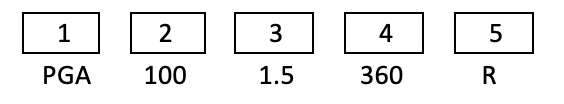

Обозначение |
Расшифровка значений |
||
|
1 |
СЕРИЯ |
PGA |
Гидроаккумулятор поршневой |
|
|
2 |
ДИАМЕТР ПОРШНЯ |
100 |
100 = 100 мм |
180 = 180 мм |
|
3 |
НОМИНАЛЬНЫЙ ОБЪЕМ |
1.5 |
1, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10 литров |
6, 8, 10, 15, 20, 25, 30, 40, 50 литров |
|
4 |
МАКС. РАБ. ДАВЛЕНИЕ |
360 |
360 = 360 бар (36 Мпа) |
|
|
5 |
ЦВЕТ ОКРАСКИ КОРПУСА |
R |
R = красный (RAL 3020) B = синий (RAL 5010) Y = желтый (RAL 1003) |
|

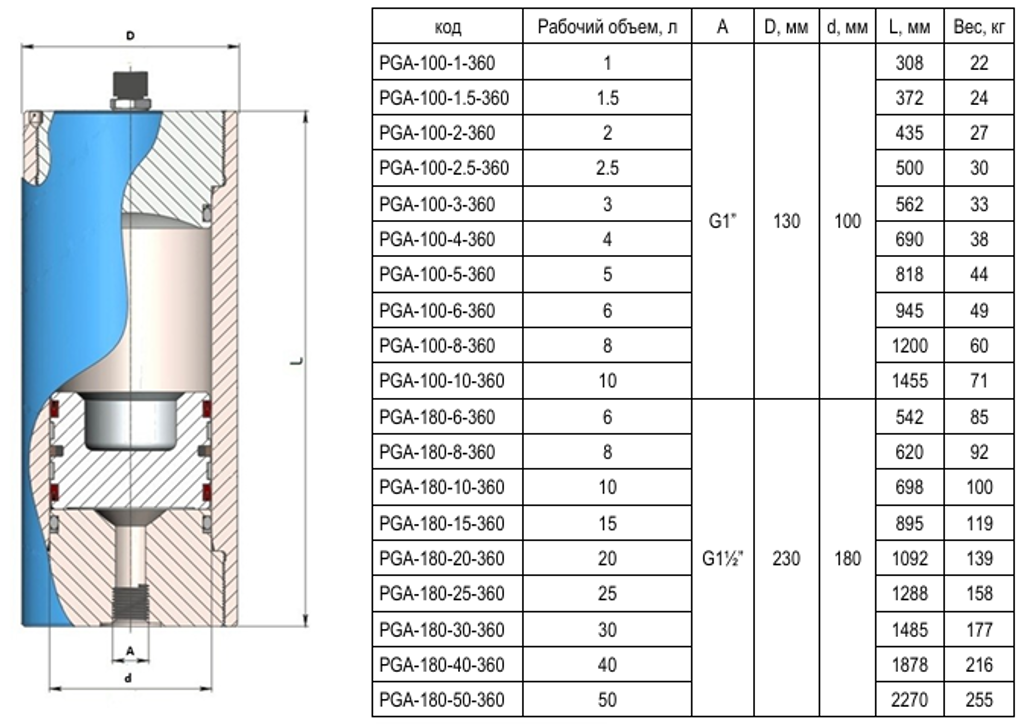

ЧЕРТЕЖ
Условия хранения и монтаж:
Гидроаккумулятор необходимо хранить в закрытом сухом помещении при температуре от 0°C до +30°C и относительной влажностью на более 80%. Не допускайте попадания на изделие прямого солнечного света. Запрещается подвергать изделие воздействию огня и тепла, а также механическому воздействию (ударам) по корпусу. После 10 лет хранения должен быть утилизирован. Монтаж должен производиться только подготовленными специалистами.
Температура эксплуатации -50°C…+80°C.
Может применяться как аналог следующих моделей других марок:
|
HYDAC |
Серия SK |
|
Fox S.r.l |
Серия HP |
|
EPE Italiana |
Серия PA |
|
Parker |
Серия EHP |
