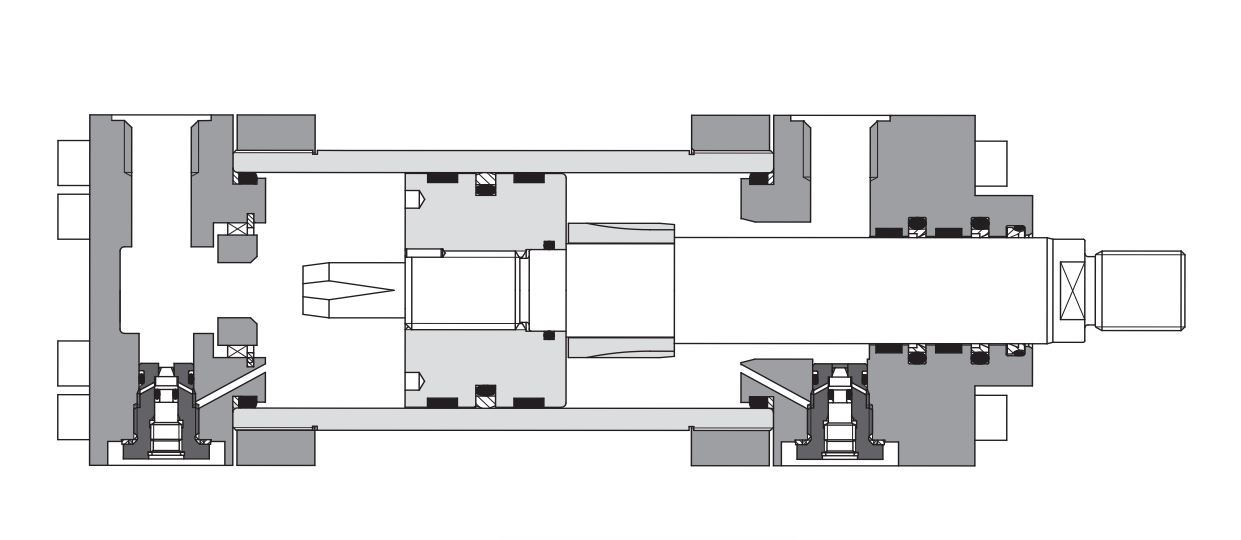

Гидроцилиндры средней серии CN до 200 мм, 250 бар

ГИДРОЦИЛИНДРЫ СЕРИИ CHM

Стандарты

ISO6020 / 2 DIN24554

Рабочее давление 12 МПА

Максимальное давление 16 МПа

Рабочая температура -10...80°С

Допуск на шток 0... 1,2мм при длине штока до 1000мм, 0...2,5мм

для более длинных штоков.

6 типоразмеров, диаметры поршня 25... 100мм

до 3-х вариантов диаметров штока для каждого диаметра поршня

ЦИЛИНДРЫ СЕРИИ CH

Виды датчиков:

• индуктивный,
• магнитоакустический,
• потенциометрический,
• магнитострикционный.

ISO 6020-2. Квадратный корпус с контрфланцем.

Диаметр поршня от 63 мм до 200 мм.

Диаметр штока от 28 мм до 140 мм.

Максимальный ход 5000 мм.

Pnom - 160 бар, Pmax - 250 бар.

Одинарного или двойнойго действия.

6 видов уплотнений. 9 вариантов монтажа.

ЦИЛИНДРЫ СЕРИИ CC

Стандарт ISO6022

Рабочее давление 25 МПа

Максимальное давление 32 МПа

Диаметры поршня 50... 320мм

- изготавливаются по специальной технологии из высококачественных материалов, это обеспечивает высокую надежность и долговечность.
- стандартизация узлов гидроцилиндра существенно облегчает ремонт.
- могут быть укомплектованы демпферами прямого и обратного хода.

ЦИЛИНДРЫ СЕРИИ CA

Стандарт ISO6020 / 1

Номинальное давление 16 МПа

Максимальное давление 25 МПа

Диаметры поршня 40-320 мм

- изготавливаются по специальной технологии из высококачественных материалов, это обеспечивает высокую надежность и долговечность.

ЦИЛИНДРЫ СЕРИИ CAT

С пропорциональным датчиком положения поршня

Стандарт ISO6020 / 1

Номинальное давление 16 МПа

Максимальное давление 25 МПа

Диаметры поршня 40-320 мм

ЦИЛИНДРЫ СЕРИИ CCT

С пропорциональным датчиком положения поршня

Стандарт ISO6022

Рабочее давление 25 МПа

Максимальное давление 32 МПа

Диаметры поршня 50... 320мм

Гидроцилиндр ATOS CH (увеличенный размер

Виды датчиков:

• индуктивный,
• магнитоакустический,
• потенциометрический,
• магнитострикционный.

ISO 6020-3.Квадратный корпус с контрфланцем.

Диаметр поршня от 250 мм до 400 мм.

Диаметр штока от 140 мм до 220 мм.

Максимальный ход 5000 мм.

Pnom - 160 бар, Pmax - 250 бар.

Одинарного или двойнойго действия.

2 вида уплотнений. 7 вариантов монтажа. 3 вида поршней.

Виды датчиков:

• индуктивный,
• магнитоакустический,
• потенциометрический,
• магнитострикционный.

ISO 6020-2. Квадратный корпус со стяжными шпильками.

Одинарного или двойнойго действия.

Pnom - 160 бар, Pmax - 250 бар.

Диаметр поршня от 25 мм до 200 мм.

Диаметр штока от 12 мм до 140 мм.

Максимальный ход 5000 мм.

6 видов уплотнений. 16 вариантов монтажа.
