ФИЛЬТР ВСАСЫВАЮЩИЙ StankoFiltri STR 0502BG1M90
| Вид фильтра | всасывающий |
| Название фильтроэлемента | STR 0502BG1M90 |
| Расход масла | 29 л/мин |
| Тонкость фильтрации | 90 мкм |
| Байпасный клапан | 0,2 бар |
| Размер резьбы/диаметр фланца | G1/2" |

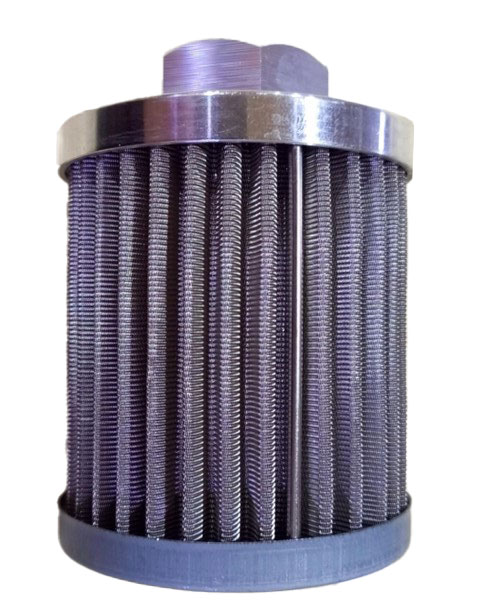

Фильтр всасывающий серия STR — это устройство для очистки масла от твердых частиц, которые могут попасть в насос из бака в процессе его работы. Устанавливается на входе гидравлического насоса. Выполнен из металлической сетки (нержавеющая сталь) со степенью фильтрации 90 мкм. Имеет встроенный перепускной клапан засоренности фильтра, который срабатывает при 0.2 бар. Обеспечивает расход от 29 до 250 л/мин (в зависимости от выбранной модели), ∆P≤0.1 бар. Температура эксплуатации –30°С…+110°С.
Фильтры всасывающие серии STR выпускаются в Китае под собственным брендом StankoFiltri Hydraulic и являются аналогами фильтров производства компании MP-Filtri (Италия).
Основные технические данные и характеристики
|
№ |

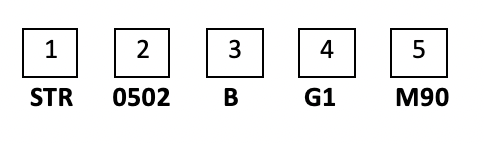

Обозначение |
Расшифровка значений |
|||
|
1 |
СЕРИЯ |
STR |
Фильтр всасывающий погружной |
||
|
2 |
РАЗМЕР |
0502 |
Код |
Размер резьбы |
Расход, л/мин |
|
0502 |
G1/2" |
29 |
|||
|
0702 |
G3/4" |
66 |
|||
|
0703 |
G3/4" |
100 |
|||
|
0704 |
G1" |
125 |
|||
|
1002 |
G1¼" |
165 |
|||
|
1003 |
G1½" |
250 |
|||
|
3 |
ИСПОЛНЕНИЕ |
B |
В = встроенный перепускной клапан, Роткр.= 0.2 бар (0.02 МПа) |
||
|
4 |
ТИП РЕЗЬБЫ |
G1 |
G1 = резьба BSP (внутренняя) |
||
|
5 |
ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ |
M90 |
M90 = стальная сетка 90 мкм |
||

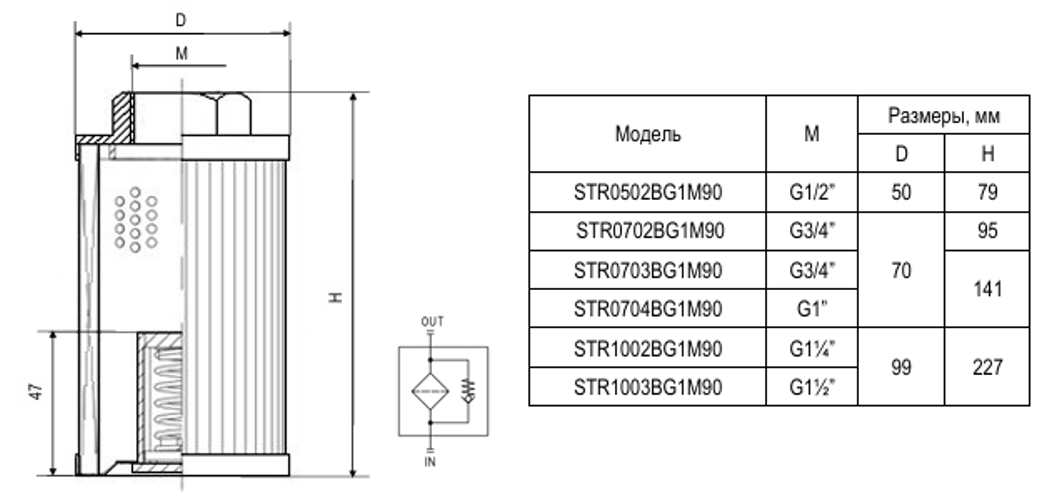

ЧЕРТЕЖ
Условия хранения и монтаж:
Фильтр всасывающий необходимо хранить в закрытом сухом помещении при температуре от 0°C до +30°C и относительной влажностью на более 80%. Не допускайте попадания на изделие прямого солнечного света. Запрещается подвергать изделие воздействию огня и тепла, а также механическому воздействию (ударам) по корпусу.
Монтаж должен производиться только подготовленными специалистами. Степень фильтрации 90 мкм. Перепускной клапан на 0,2 бар. Срабатывание перепускного клапана сигнализирует о засоренности фильтра. Его можно промыть керосином, продуть сжатым воздухом при этом защитить глаза специальными очками и можно применить повторно, либо заменить на новый.
Обеспечивает расход масла до 250 л/мин.
Температура эксплуатации: –30°С…+110°С.
Может применяться как аналог следующих моделей других марок:
|
Производитель |
Серия фильтра |
|
MP-Filtri (Италия) |
STR… |
