ДАТЧИК ДАВЛЕНИЯ P16 S3 T1 600 Z1
| Код | P16 S3 T1 600 Z1 |
| Давление максимальное (бар) | 600 бар |
| Регулировка давления | 0 – 600 бар |
| Напряжение | 24В DC |
| Размер резьбы | R1/4" |
| Контакты | 4РIN DIN 43650/A |
| Температура эксплуатации (°С) | –20°С…+80°С |

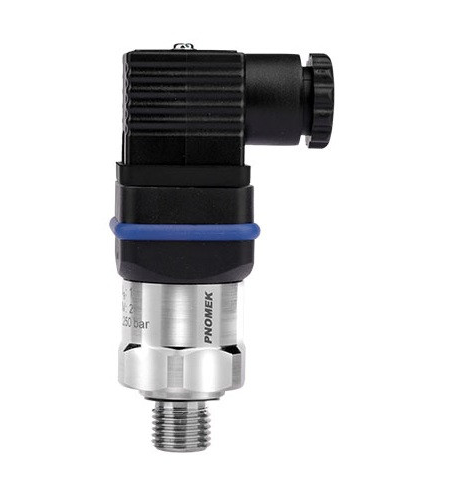

Датчик давления серия P16 — это электронное устройство, которое выдает выходной сигнал величиной 4...20 мА или 0...10 В DC пропорционально входному давлению. В основе устройства—пьезорезистивная керамика. Датчик обеспечивают высокую точность ±0.5% во всем диапазоне измерений и обладает превосходной стабильностью в течение длительного срока службы, а также устойчивостью к перегрузкам. Выпускаются под номинальное давление от 10 до 600 бар. Корпус изготовлен из нержавеющей стали с присоединительной резьбой G1/4” и R1/4”. Питание 24В DC. Различные варианты электроразъемов. Рабочая температура: –20°С…+80°С.
Основные технические данные и характеристики
|
№ |

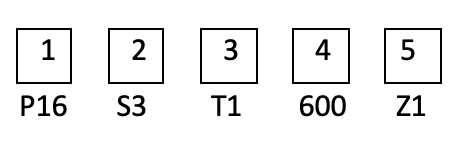

Обозначение |
Расшифровка значений |
|
|
1 |
СЕРИЯ |
P16 |
Датчик давления пропорциональный |
|
2 |
РАЗМЕР МОНТАЖНОЙ РЕЗЬБЫ |
S3 |
S3 = R1/4” BSPT A3 = G1/4” BSPP |
|
3 |
ТИП ЭЛЕКТРОРАЗЪЕМА |
T1 |
T1 = электроразъем по DIN 43650/A, 30х30 мм T3 = электроразъем 4PIN M12x1 |
|
4 |
ДИАПАЗОН ДАВЛЕНИЯ |
600 |
10 = 0...10 бар (Рмах=30 бар) 16 = 0...16 бар (Рмах=45 бар) 25 = 0...25 бар (Рмах=75 бар) 40 = 0...40 бар (Рмах= 100 бар) 60 = 0...60 бар (Рмах= 130 бар) 100 = 0...100 бар (Рмах=250 бар) 160 = 0...160 бар (Рмах=350 бар) 250 = 0...250 бар (Рмах=600 бар) 315 = 0...315 бар (Рмах=700 бар) 400 = 0...400 бар (Рмах=700 бар) 600 = 0...600 бар (Рмах=1050 бар) |
|
5 |
ВЫХОДНОЙ СИГНАЛ |
Z1 |
Z1 = 4...20 Ma Z2 = 0...10 D DC Z3 = 0 ... 5 V DC Z4 = 1 ... 5 V DC Z5 = 0,5 ... 4,5 V DC |

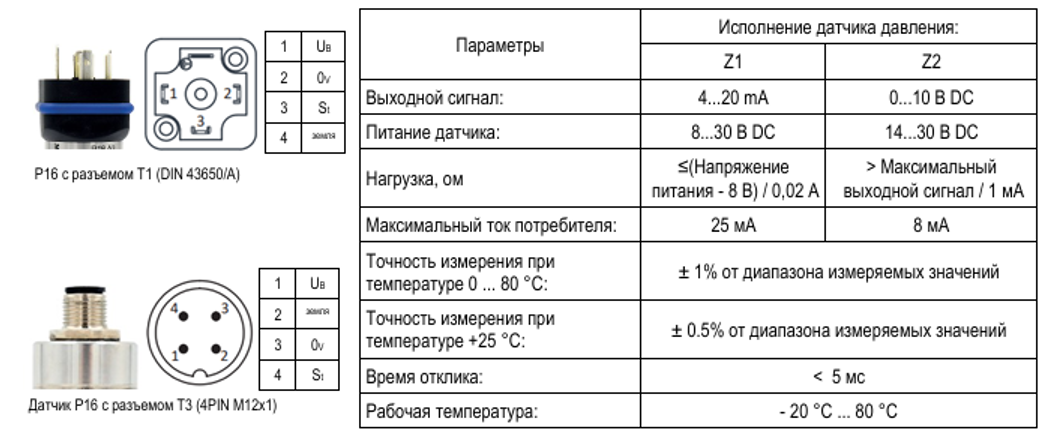

ЧЕРТЕЖ
Условия хранения и монтаж:
Датчик давления необходимо хранить в закрытом сухом помещении при температуре от 0°C до +30°C и относительной влажностью на более 80%. Не допускайте попадания на изделие прямого солнечного света. Запрещается подвергать изделие воздействию огня и тепла, а также механическому воздействию (ударам) по корпусу. Монтаж должен производиться только подготовленными специалистами.
| Код | P16 S3 T1 600 Z1 |
| Давление максимальное (бар) | 600 бар |
| Регулировка давления | 0 – 600 бар |
| Напряжение | 24В DC |
| Размер резьбы | R1/4" |
| Контакты | 4РIN DIN 43650/A |
| Температура эксплуатации (°С) | –20°С…+80°С |
