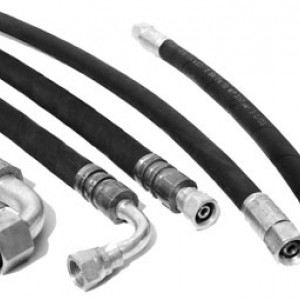

Рукава высокого давления (РВД)

Рукава высокого давления (РВД) представляют собой гибкий элемент трубопровода для надежной и безопасной транспортировки различных видов рабочей жидкости: водной эмульсии, консистентной смазки, жидкого топлива, минерального и гидравлического масла. Шланги данного вида используют в местах, где монтировать металлический трубопровод не представляется возможным. Гидравлические рукава способны одновременно передавать давление и жидкие продукты.



Области применения РВД
Рукав РВД имеет широкую область применения в промышленных областях, где используются механизмы и оборудование с пневматическими и гидравлическими приводами:
- нефтегазовая промышленность;
- строительная и погрузочная, горнодобывающая, лесозаготовительная, сельскохозяйственная техника;
- коммунальное хозяйство;
- авиация;
- железная дорога;
- металлургия;
- машиностроение.



Особенности производства и характеристики РВД

Рукав гидравлический высокого давления предназначен для работы в системах с высоким давлением. Для его изготовления используется резина высокого качества, добавки в виде металла и поливинилхлорида. Количество и вид примесей зависит от необходимых конструктивных параметров готового изделия. Все РВД независимо от запросов потребителей имеют следующие преимущества:

- износостойкостью;

- влагостойкостью;

- долгим сроком службы;

- устойчивостью к негативному воздействию окружающей среды.



Технические характеристики РВД

Шланг РВД характеризуется основными параметрами:

- максимальный градус изгиба;

- параметры рабочего давления;

- диапазон температуры перемещаемой среды.

Для удобства работы с изделием важно учитывать максимальный радиус изгиба. В каждой категории требования предъявляются с учетом европейских стандартов.

В зависимости от категории навивочных и оплеточных слоев устанавливаются определенные показатели давления. Для оплеточных изделий параметры соответствуют европейским стандартам EN 857 и EN 853, для навивочных — EN 856.

Согласно нормативным стандартам, возможный температурный диапазон для использования шлангов составляет от -40ºС до +100ºС. Некоторые торговые марки выпускают изделия для эксплуатации в экстремальных условиях: от -55ºС до +155ºС.



Маркировки РВД
Рукав гидравлический высокого давления должен иметь следующую обязательную маркировку:
- бренд, производитель;
- стандарт, по которому изготовлен шланг: EN 856, EN 857, EN 853, ISO 3862, ISO 1436, SAE 100;
- тип: 1SN, 1SC, 2SN, 2SC, 4SP, 4SH, R13, R15;
- номинальный диаметр:
DN - для европейских стандартов EN
SIZE - для американских стандартов SAE
- особые условия применения: температура применения, тип жидкости и другие;

Пример: StankoFlex EN 856 4SP DN16 -55 С°/+100 С°

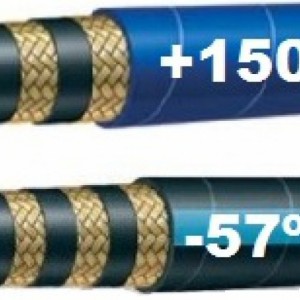

Конструкция РВД
РВД — многослойная конструкция, которая состоит из:
- внутреннего резинового герметизирующего слоя состоящего из маслобензостойкой резины и напрямую контактирующего с рабочей жидкостью;
- текстильного или металлического армирования навивочного или оплеточного типа, выполняющего роль каркаса, придающего изделию основную прочность;
- наружного из синтетической резины стойкой к истиранию, защищающего от негативного внешнего воздействия.

Рукава высокого давления поставляются в бухтах. По требованию заказчика изделие нарезают на отрезки мерной длины. При необходимости проводится опрессовка различными фитингами с использованием обжимных муфт. Для этого применяются специальные гидравлические прессы для обжимки



Виды РВД
В зависимости от вида РВД купить можно с одной, двумя, тремя оплетками, четырьмя или шестью навивками, а также в морозостойком исполнении. Ключевые параметры шланга — максимально допустимое давление и проходное сечение. При низком давлении используют изделия оплеточного вида, при высоком — навивочного. С возрастанием количества оплеток или навивок эксплуатировать изделия можно при большем давлении. Радиус изгиба обеспечивает удобство применения РВД. При потребности в минимальном радиусе изгиба следует выбирать специальные виды эластичных моделей.

Навивочные рукава: в данном случае намотку производят перпендикулярно относительно оси рукава. Данные РВД способны выдерживать давление в 30-40 МПа и чаще всего привлекаются для механизмов с циклической нагрузкой. В свою очередь данный тип шлангов подразделяется на пять подтипов:
1. 4SP — шланги, для эксплуатации со средним давлением, имеют 4 навивки, выполненные из стальной проволоки.
2. 4SH — аналогичное усиление в 4 навивки, но только в качестве обмотки применяют особо прочную проволоку из стали, соответственно они выдерживают большее давление.
3. R12 — РВД с 4-х слойным усилением для эксплуатации в условиях высоких температур и среднего давления.
4. R13 — шланги для высокого давления с более, чем 4-мя слоями навивки, используемые в тяжелых работах с высокими нагрузками. С ними применяют специальные фитинги типа INTERLOCK.
5. R15 — шланги для высокого давления, имеют 6 слоев навивки, используемые в тяжелых работах с высокими нагрузками. С ними применяют специальные фитинги типа INTERLOCK.

Оплеточные рукава: подразумевает обмотку по винтовым линиям с наложением каждого последующего слоя на друг друга. Данный факт повышает способности шланга. Такие РВД предназначены для давления до 25 МПа. Основной особенностью данных конструкций является малый радиус изгиба, что сказывается на повышенном усилении. В данной категории различают три подтипа:
1. 1 ST — шланги с одинарной оплеткой, выполненной из металлической проволоки.
2. 2 ST — шланги с двойной оплеткой, выполненной из металлической проволоки.
3. 1SN - наружный резиновый слой намного тоньше. Эти шланги с одинарной оплеткой, выполненной из металлической проволоки.
4. 2 SN — шланги с двойной оплеткой, выполненной из металлической проволоки.

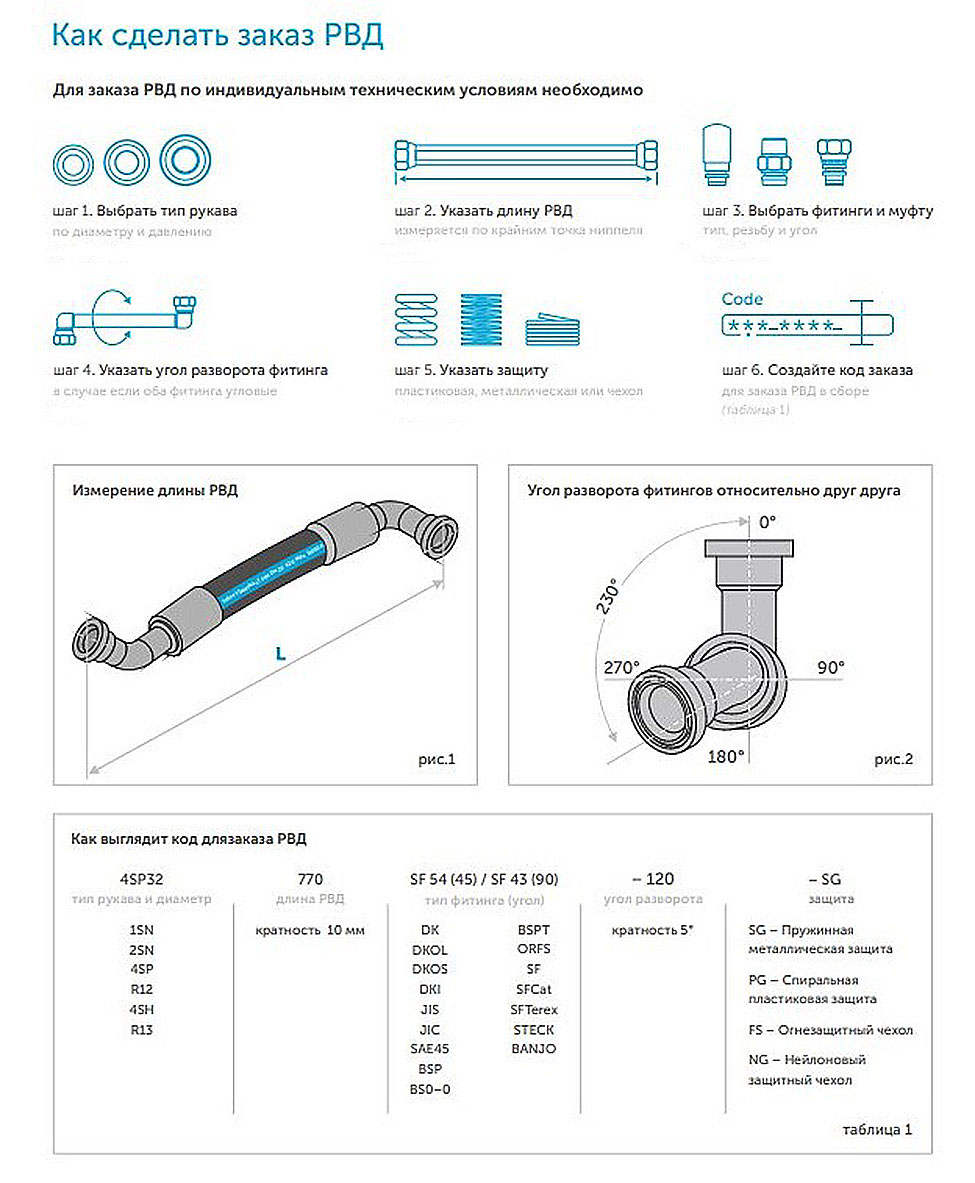

Как сделать заказ РВД
Компания предлагает оформить заказ на рукава высокого давления для гидравлики с учетом индивидуальных технических условий. Для этого следует:
- выбрать тип рукава по диаметру и давлению;
- указать длину шланга, замер проводится между крайними точками ниппеля;
- подобрать фитинги по типу, резьбе и углу;
- для угловых фитингов отметить угол разворота;
- выбрать тип защиты — чехол, металлическая, пластиковая;

При заказе РВД в сборе создать код заявки.
