Фитинги для РВД

Фитинги DKOS

Фитинги DKOS

Метрическая от M12x1,5 до М52х2 (конусный угол 24)



Фитинг - (немецкий стандарт)



Резьба: метрическая от M12x1,5 до М52х2 (конусный угол 24)

Диаметр рукавов: от 6 до 38 мм

Виды фитинга: прямой 0, угловой 45, угловой 90







DKOS - (Г)                                                  DKOS - (ш)

Фитинг с накидной гайкой (универс.)      Фитинг с наружной резьбой (универс.)







DKOS - (Г)                                                              DKOS - (ш)

Фитинг с накидной гайкой (универс.)                  Фитинг с наружной резьбой (универс.)

Угол изгиба фитинга 90°.                                      Угол изгиба фитинга 45°.














ЗАКАЗАТЬ
Описание в PDF
Фитинги DKOL

Фитинги DKOL

Метрическая от M12x1,5 до М52х2 (конусный угол 24)





Фитинг - (немецкий стандарт)

Резьба: метрическая от M12x1,5 до М52х2 (конусный угол 24)

Диаметр рукавов: от 6 до 38 мм

Виды фитинга: прямой 0, угловой 45, угловой 90





DKOL - (Г)                                            DKOL - (ш)

Фитинг с накидной гайкой (универс.)      Фитинг с наружной резьбой (универс.)





DKOL - (Г)                                                                DKOL - (ш)

Фитинг с накидной гайкой (универс.)                    Фитинг с наружной резьбой (универс.)

Угол изгиба фитинга  90°.                                       Угол изгиба фитинга 45°.



ЗАКАЗАТЬ
Описание в PDF
Фитинги NKT

Фитинги NKT

Штуцер с конической резьбой М 60х2,5 по ГОСТ 1050-88 для буровых рукавов





Штуцер с конической резьбой М 60х2,5 по ГОСТ 1050-88 для буровых рукавов



Диаметр рукава: 38, 50 мм (1 1/2”, 2”)
Втулка для опрессовки РВД штуцером NKT

ЗАКАЗАТЬ
Фитинги DK

Фитинги DK

Фитинги DK со сферическим ниппелем и накидной гайкой



Российский стандарт

Резьба: метрическая от М10х1 до М52х2
Диаметры рукавов: от 5 до 32 мм (3/16" - 1 1/4")
Виды фитинга: прямой 0°, угловой 45°, угловой 90°

Фитинги DK со сферическим ниппелем и накидной гайкой. В основном используются на технике российского производства. Являются универсальными и уплотняются с ответными частями, имеющими угол конуса 24,37 и 60 градусов, благодаря сферической форме ниппеля.



Номинальный диаметр Резьба
mm
5 M10x1
6 M10x1
5 M12x1,5
6 M12x1,5
6 M14x1,5
8 M14x1,5
6 M16x1,5
8 M16x1,5
10 M16x1,5
8 M18x1,5
10 M18x1,5
12 M18x1,5
10 M20x1,5
12 M20x1,5
10 M22x1,5
12 M22x1,5
12 M24x1,5
16 M24x1,5
16 M27x1,5
16 M27x2
20 M30x1,5
20 M33x2
20 M36x2
20 М36х2
25 М39х2
32 М45х2
32 М52х2
ЗАКАЗАТЬ
Фитинги DKF-W

Фитинги DKF-W

Фитинг для моечных аппаратов под ключ S 27 позволяет осуществлять соединение РВД с моечным аппаратом гаечным ключом S 27.




Резьба: метрическая М 22х1,5
Диаметр рукавов: 6-8 мм (1/4”-5/16”)

Фитинг куплунг осуществляет соединение рукава высокого давления с моечным пистолетом.


Диаметр рукавов: 6-8 мм (1/4”-5/16”)
Диаметр фитинга: 10, 11 мм

Фитинги серии DKF в основном предназначены для моечных аппаратов высокого давления и чаще всего применяются для армирования рукавов с диаметром условного прохода 6, 8 и 10 мм. Резьба гайки М22х1.5, но по заказу может быть изменена.

Фитинги должны быть исполнены из латуни или нержавеющей стали, т.к. работают в агрессивной среде. Позволяется также использовать подобные фитинги изготовленные из обыкновенной стали, но прошедшие процесс термодиффузионного цинкования и фосфатирования.



Фитинг типа DKF (Г) для резьбового соединения пистолетов мойки высокого давления:




Фитинг-куплунг для соединения с пистолетом ВД посредством крепежной скобы







Номинальный диаметр Резьба
mm
6 8
6 10
6 11
8 8
8 10
8 11
10 8
10 10
10 11
ЗАКАЗАТЬ
Фитинги BEL

Фитинги BEL

под приварку, штекерное с уплотнительным кольцом и зажимным



Тип соединения: под приварку, штекерное с уплотнительным кольцом и зажимным замком
Диаметры рукавов: 6-50 мм (1/4”-2”)
Виды фитинга: прямой 0°, 45°, 90°

Номинальный диаметр Внешний диаметр и тип трубы
mm mm
5 6L
5 6S
5 8L
5 8S
6 6S
6 8L
6 8S
6 10L
6 10S
6 12L
6 12S
8 10L
8 10S
8 12L
8 12S
10 12L
10 12S
10 14S
10 15L
12 14S
12 15L
12 16S
12 18L
16 18L
16 20S
19 20S
19 22L
19 25S
25
25 28L
25 30S
31 35L
31 38S
38 42L
ЗАКАЗАТЬ
Фитинги BSPT

Фитинги BSPT

коническая трубная 1/4”-2”





BSPT - British Standart Pipe Tapered

Резьба: коническая трубная 1/4”-2”
Диаметры рукавов: 6-50 мм (1/4”-2”)
Тип соединения: вворачивается непосредственно в агрегат
Тип уплотнения: уплотняется по резьбе



Номинальный диаметр Резьба
mm
5 1/8
5 1/4
6 1/8
6 1/4
6 3/8
8 1/4
8 3/8
10 3/8
10 1/2
12 3/8
12 1/2
16 3/4
19 3/4
19 1
25 1
25 1 1/4
31 1 1/4
38 1 1/2
51 2
ЗАКАЗАТЬ
Фитинги BSP BANJO

Фитинги BSP BANJO

BANJO – поворотное соединение. В сборе состоит из корпуса, пустотелого болта с отверстиями и уплотнительных колец



Болт Banjo

Тип соединения: штекерное с уплотнит. кольцом и зажимным замком
Диаметры рукавов: 6-50 мм (1/4”-2”)
Резьба: трубная цилиндрическая от 1/8”-1”

BANJO – поворотное соединение. В сборе состоит из корпуса, пустотелого болта с отверстиями и уплотнительных колец. Может быть выполнено с метрической или дюймовой резьбой. Поворот должен осуществляться только до затяжки болта.



Номинальный диаметр Резьба Длина болта L2
mm
5 1/8 26
5 1/4 34
6 1/8 26
6 1/4 34
6 3/8 39
6 1/2 48
8 1/4 34
8 3/8 39
8 1/2 48
10 1/4 34
10 3/8 39
10 1/2 48
12 3/8 39
12 1/2 48
12 5/8 52
16 5/8 52
16 3/4 58
19 3/4 58
25 1 69
ЗАКАЗАТЬ
Фитинги BSP

Фитинги BSP

трубная цилиндрическая от 1/8”-2”





B.S.P. - british Standart Pipe (английский стандарт)

Резьба: трубная цилиндрическая от 1/8”-2”
Диаметры рукавов: от 5 до 50 мм (3/16" - 2")
Виды фитинга: прямой 0°, угловой 45°, угловой 90°



Номинальный диаметр Резьба
mm
5 1/8
5 1/4
6 1/8
6 1/4
6 3/8
8 1/4
8 3/8
10 1/4
10 3/8
10 1/2
12 3/8
12 1/2
12 5/8
12 3/4
16 5/8
16 3/4
19 3/4
19 1
25 1
25 1 1/4
31 1 1/4
31 1 1/2
38 1 1/2
38 2
51 2
ЗАКАЗАТЬ
Фитинги SF (SFL 3000psi)

Фитинги SF (SFL 3000psi)

фланцевое посредством пары крепежных скоб





Тип соединения: фланцевое посредством пары крепежных скоб

Диаметры рукавов: от 12 до 50 мм (1/2" - 2")
Виды фитинга: прямой 0°, угловой 45°, угловой 90°

SFL (легкая серия)





Номинальный диаметр Диаметр фланца D1
mm
12 1/2 30
12 3/4 38
16 3/4 38
19 3/4 44,5
25 1 44,5
25 1 1/4 50,8
31 1 1/4 50,8
31 1 1/2 60,3
38 1 1/2 60,3
38 2 71,4
51 2 71,4
ЗАКАЗАТЬ
Фитинги NPTF

Фитинги NPTF

коническая цилиндрическая 1/4"-2" (ГОСТ 6111-52)





N.P.T.F. - National Pipe Tapered Fuel (американский стандарт)

Резьба: коническая цилиндрическая 1/4"-2" (ГОСТ 6111-52)
Диаметры рукавов: от 6 до 50 мм (1/4" - 2")





Номинальный диаметр Резьба
mm
5 1/8
5 1/4
6 1/8
6 1/4
6 3/8
8 1/4
8 3/8
10 3/8
10 1/2
12 3/8
12 1/4
16 3/4
19 3/4
19 1
25 1
25 1 1/4
31 1 1/4
38 1 1/2
51 2
ЗАКАЗАТЬ
Фитинги STECK

Фитинги STECK

штекерное с уплотнительным кольцом и зажимным замком





Тип соединения: штекерное с уплотнительным кольцом и зажимным замком

Диаметры рукавов: от 6 до 50 мм (1/4" - 2")



ЗАКАЗАТЬ
Фитинги NKT BRS

Фитинги NKT BRS

Фитинг разработан для быстрого разъединения и соединения трубопроводов высоко давления





Фитинг разработан для быстрого разъединения и соединения трубопроводов высоко давления цементировочных агрегатов. Представляет собой конус и гнездо конуса, соединенных накидной гайкой, уплотнение осуществляется резиновым кольцом.

Наличие трех рабочих кулачков обеспечивает удобство обслуживания цементировочной головки.

Выпускаются изделия типа БРС-2, БРС-4, предназнаются для соединения резьбы NKT 60x2,5 и BSPT 4''.



ЗАКАЗАТЬ

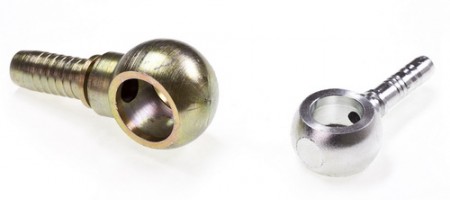

Фитинги METRIC BANJO (DIN 2353)

Фитинги METRIC BANJO (DIN 2353)

штекерное с уплотнит. кольцом и зажимным замком





Болт Banjo

Тип соединения: штекерное с уплотнит. кольцом и зажимным замком
Диаметры рукавов: 6-50 мм (1/4”-2”)
Резьба: метрическая 12х1,5-30х1,5

BANJO – поворотное соединение. В сборе состоит из корпуса, пустотелого болта с отверстиями и уплотнительных колец. Может быть выполнено с метрической или дюймовой резьбой. Поворот должен осуществляться только до затяжки болта.



Номинальный диаметр Резьба Длина болта L2
mm
5 10х1 26
5 12х1,5 31,5
5 14х1,5 36
6 10х1 26
6 12х1,5 31,5
6 14х1,5 36
6 16х1,5 39
6 18х1,5 44
8 14х1,5 36
8 16х1,5 39
8 - -
ЗАКАЗАТЬ
Фитинги SF (SFS 6000psi)

Фитинги SF (SFS 6000psi)

фланцевое посредством пары крепежных скоб





Тип соединения: фланцевое посредством пары крепежных скоб

Диаметры рукавов: от 12 до 50 мм (1/2" - 2")
Виды фитинга: прямой 0°, угловой 45°, угловой 90°

SFS (тяжелая серия)





Номинальный диаметр Диаметр фланца D1
mm
12 1/2 31,8
12 3/4 41,3
16 3/4 41,3
19 3/4 41,3
19 1 47,6
25 1 47,6
25 1 1/4 54
31 1 1/4 54
31 1 1/2 63,5
38 1 1/2 63,5
38 2 79,4
51 2 79,4
ЗАКАЗАТЬ
Фитинги JIC

Фитинги JIC

дюймовая от 7/16”-20 до 2 1/2”-12



 JIC - Joint Industries Council (американский стандарт)


Резьба: дюймовая от 7/16”-20 до 2 1/2”-12
Диаметры рукавов: от 6 до 50 мм (1/4”-2”)
Виды фитинга: прямой 0°, угловой 45°, угловой 90°



Номинальный диаметр Резьба
mm
5 7/16-20
5 1/2-20
6 7/16-20
6 1/2-20
6 9/16-18
8 9/16-18
10 9/16-18
10 3/4-16
10 7/8-14
12 3/4-16
12 7/8-14
12 11/16-12
16 7/8-14
16 11/16-12
19 11/16-12
19 13/16-12
19 15/16-12
25 15/16-12
25 15/8-12
31 15/8-12
31 17/8-12
38 17/8-12
51 21/2-12
ЗАКАЗАТЬ
Фитинги ORFS

Фитинги ORFS


Резьба: дюймовая от 7/16" - 20" до 2 1/2" - 12"





Фитинги американского стандарта ORFS (O' Ring Face Seal) ISO 8434-3 (SAE J1453)

Резьба: дюймовая от 7/16" - 20" до 2 1/2" - 12"
Диаметры рукавов: от 6 до 50 мм (1/4" - 2")
Виды фитинга: прямой 0°, угловой 45°, угловой 90°
Тип уплотнения: под прокладку






Номинальный диаметр Резьба
mm
6 9/16-18
6 11/16-16
8 11/16-16
10 11/16-16
10 13/16-16
12 13/16-16
12 1-14
12 13/16-12
16 1-14
16 13/16-12
19 13/16-12
19 17/16-12
25 17/16-12
31 1 11/16-12
38 2-12
ЗАКАЗАТЬ
Фитинги DKO - штуцер

Фитинги DKO - штуцер

метрическая от М12х1,5 до М52х2 (конусный угол 24°)



Фитинг DKO-L, DKO-S (немецкий стандарт)


Резьба: метрическая от М12х1,5 до М52х2 (конусный угол 24°)
Диаметры рукавов: от 6 до 38 мм (1/4”- 1 1/2”)
Виды фитинга: прямой 0°, угловой 45°, угловой 90°







Номинальный диаметр Внешний диаметр и тип трубы Резьба
mm mm
5 6L 12x1,5
5 6S 14x1,5
5 8L 14x1,5
5 8S 16x1,5
6 6S 14x1,5
6 8L 14x1,5
6 8S 16x1,5
6 10L 16x1,5
6 10S 18x1,5
6 12L 18x1,5
6 12S 20x1,5
8 10L 16x1,5
8 10S 18x1,5
8 12L 18x1,5
8 12S 20x1,5
10 12L 18x1,5
10 12S 20x1,5
10 14S 22x1,5
10 15L 22x1,5
12 14S 22x1,5
12 15L 22x1,5
12 16S 24x1,5
12 18L 26x1,5
16 18L 26x1,5
16 20S 30x2
19 20S 30x2
19 22L 30x2
19 25S 36x2
25 25S 36x2
25 28L 36x2
25 30S 42x2
31 35L 45x2
31 38S 52x2
38 42L 52x2
ЗАКАЗАТЬ
Фитинги DKI

Фитинги DKI

Фитинги российского стандарта DKI внешне похожи на фитинги стандарта JIC, ISO 8434-2 (DIN J514), основное отличие от JIC — метрическая резьба.



Российский стандарт

Резьба: метрическая от М12х1,5 до М52х2
Диаметры рукавов: от 6 до 50 мм (1/4”-2”)
Виды фитинга: прямой 0°, угловой 45°, угловой 90°

Фитинги российского стандарта DKI внешне похожи на фитинги стандарта JIC, ISO 8434-2 (DIN J514), основное отличие от JIC — метрическая резьба.





Номинальный диаметр Резьба
mm
5 М10х1
6 М10х1
5 М12х1,5
6 М12х1,5
6 М14х1,5
8 М14х1,5
6 М16х1,5
8 М16х1,5
10 М16х1,5
8 М18х1,5
10 М18х1,5
12 М18х1,5
12 М20х1,5
10 М22х1,5
12 М22х1,5
12 М24х1,5
16 М24х1,5
16 М27х1,5
16 М27х2
20 М30х1,5
20 М33х2
20 М36х2
20 М36х2
25 М39х2
32 М45х2
32 М52х2
ЗАКАЗАТЬ
Фитинги JIS

Фитинги JIS

Резьба: метрическая от М12х1,5 до М52х2
Диаметры рукавов: от 6 до 50 мм (1/4" - 2")





J.I.S. - Japanese Industrial Standard (японский стандарт)

Резьба: метрическая от М12х1,5 до М52х2
Диаметры рукавов: от 6 до 50 мм (1/4" - 2")
Виды фитинга: прямой 0°, угловой 45°, угловой 90°

Фитинги стандарта JIS (Japanese Industrial Standard) — имеют метрическую резьбу от М12х1 до М52х2 (угол ответной части 60?? и может применяться для рукавов с диаметрами условного прохода от 6 мм до 40 мм.





Номинальный диаметр Резьба
mm
6 М12х1,5
6 М14х1,5
10 М14х1,5
6 М16х1,5
8 М16х1,5
10 М16х1,5
10 М18х1,5
12 М18х1,5
12 М20х1,5
12 М22х1,5
12 М24х1,5
16 М24х1,5
16 М27х1,5
20 М30х1,5
20 М33х1,5
25 М33х1,5
32 М36х1,5
40 М42х1,5
ЗАКАЗАТЬ
Фитинги DKF

Фитинги DKF

Фитинг для моечных аппаратов позволяет осуществлять соединение РВД
с моечным аппаратом вручную.

Резьба: метрическая М 22х1,5

Диаметр рукавов: 6-10 мм (1/4”-3/8”)

Фитинги серии DKF в основном разработаны для моечных аппаратов высокого давления и чаще всего применяются для армирования рукавов с диаметром условного прохода 6, 8 и 10 мм. Резьба гайки М22х1.5, но по заказу может быть изменена.

Фитинги должны быть исполнены из латуни или нержавеющей стали, т.к. работают в агрессивной среде. Позволяется также использовать подобные фитинги изготовленные из обыкновенной стали, но прошедшие процесс термодиффузионного цинкования и фосфатирования.



Фитинг типа DKF (Г) для резьбового соединения пистолетов мойки высокого давления



Фитинг-куплунг для соединения с пистолетом ВД посредством крепежной скобы



Номинальный диаметр Резьба
mm
6 8
6 10
6 11
8 8
8 10
8 11
10 8
10 10
10 11
ЗАКАЗАТЬ

Фитинги для рукавов высокого давления (РВД)

Фитинги для рукавов высокого давления (РВД) - особая разновидность арматуры для соединения, которую используют для надежной состыковки элементов трубопровода с высоким давлением. Данная конструкция является сборной. Ее элементами являются: фиксирующая гайка и соединительный штуцер, которые позволяют соединять РВД с гидравлической системой и управлять потоками жидкостей, циркулирующих в гидросистеме.

Основные требования, предъявляемые к фитингам

Фитинги для рукавов высокого давленияФитинги для рукавов высокого давления различаются по форме, резьбе и размерам, но при этом, независимо от этого, они должны отвечать следующим общим требованиям:

  •   эксплуатируемые соединительные элементы должны соответствовать ТУ и ГОСТ;
  •   выдерживать давление в 10-20 атмосфер;
  •   рабочий температурный режим фитинга – от -55 до 120°C;
  •   не подвергаться воздействию химически агрессивных веществ, включая разогретые кислоты;
  •   противостоят механическим нагрузкам.

Фитинги от компании Гидростанок

Компания Гидростанок предоставляет к вниманию высококачественные фитинги для рукавов высокого давления (РВД), соответствующие всем современным требованиям и стандартам для различных целевых нужд. В нашем каталоге предложена продукция известных брендов:

  • WALTERSCHEID, конструкции предложенные целой, включающей ряд трубных фитингов с врезным кольцом, эластомерным уплотнительным кольцом, а также технологии холодной формовки трубы.
  • AEROQUIP - продукция, рассчитанная на промышленный, аэрокосмическмй и автомобильный рынки. Конструкции предложен для всех диапазонов давления. Кроме фитингов, ассортимент представлен рукавами, шлангами, адаптерами, разъемами и другими соединениями для жидкостей.

Компания Гидростанок является официальным дистрибьютером продукции зарубежных партнеров в России, потому гарантирует лояльные расценки и выгодные условия сотрудничества.

Наш адрес
Наш адрес

Москва, ул. Душинская, 7/2

© 2024 ГидроСтанок - Проектно-производственное предприятие
