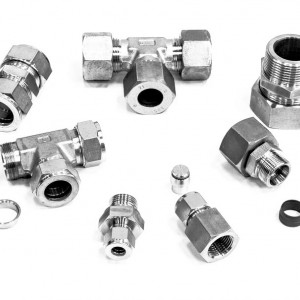

Адаптеры / Трубные соединения

Трубные соединения (гидравлические адаптеры) служат для герметичного соединения частей гидравлических трубопроводов различных диаметров между собой. Позволяют делать разводку элементов гидросистемы высокого давления. Изготавливаются из высококачественной стали, имеют цинковое или анодированное гальваническое покрытие для защиты от коррозии.

Соединения труб могут быть разъемными (посредством трубных соединений (адаптеров)) и неразъемными (сварными). Использование трубных соединений имеет ряд преимуществ, наиболее важным из которых является возможность последующего демонтажа с сохранением целостности труб и трубных соединений.

Преимущества трубных соединений перед сварными швами:

  • простота монтажа и последующего ремонта трубопровода;
  • высокая надежность при монтаже;
  • монтируются за короткое время (можно сократить время монтажа до 70%);
  • при монтаже не требуются сварщики - полное отсутствие сварных работ;
  • после монтажа не требуется рентген-контроль;
  • собранный трубопровод легко модифицировать;
  • полная герметичность соединения при давлении до 600атм;
  • возможность использования во взрывоопасных, пожароопасных, а также труднодоступных местах;
  • совместимость с фитингами стандарта DKO-L и DKO-S;
  • могут быть использованы в любых гидравлических схемах;
  • внешне выглядят аккуратно и эстетично.

Трубные соединения (адаптеры) делятся на четыре основные группы:

  1. Соединения серий DKO-L и DKO-S

          Тип уплотнения: конус 24°

          Резьба: метрическая, немецкий стандарт ISO 8434-1 (DIN 2353)

          Соединение: посредством гайки, врезного кольца и штуцера с наружной резьбой.

  1. Соединения серии JIC

          Тип уплотнения: конус 74°

          Резьба: дюймовая, американский стандарт SAE J514

          Соединение: посредством гайки и штуцера с наружной резьбой.

       3. Соединения серии ORFS

          Тип уплотнения: торцевой

          Резьба: дюймовая, американский стандарт SAE J1453

          Соединение: посредством гайки и штуцера с наружной резьбой.

  1. Соединения серии BSP

          Тип уплотнения: полусфера 60°

          Резьба: дюймовая, британский стандарт DIN 3863

          Соединение: посредством гайки и штуцера с наружной резьбой.


Адаптеры серий DKO-L, DKO-S, JIC, ORFS, BSP бывают ввертные, переборочные, проходные, редукционные.

Ввертные адаптеры – разновидность адаптеров для гидравлических соединений. Относятся к переходным соединениям для сочленения быстроразъемных гидравлических соединений высокого давления. Используются для соединения труб разных диаметров; подключения их к гидросистеме высокого давления; подсоединения насосов, компрессоров, распределительных систем, кранов в химической, газовой и нефтяной отраслях.

Переборочные адаптеры – разновидность соединительных трубных фитингов для труб высокого и среднего давления. Представляют собой прямой или изогнутый штуцер с нанесенной наружной метрической резьбой. Служат для фиксации участка трубы в месте перехода его через препятствие или преграду (стена, бетонная плита и т. п). Используются для труб общего и специального назначения, гидравлических систем высокого давления, РВД в нефтяной, горной, перерабатывающей, строительной, химической, сельскохозяйственной, топливно-энергетической отраслях.

Проходные трубные соединения с накидной гайкой - применяются в химической и нефтехимической, перерабатывающей, строительной отраслях; сельском хозяйстве; сфере ЖКХ и топливной энергетике. Их используют для соединения труб между собой, а также для подключения различной аппаратуры: РВД, контрольно-измерительных приборов, датчиков и пр.

Редукционные резьбовые адаптеры – с обеих сторон имеют резьбу разного размера. Соединяют две трубы различного диаметра или два РВД с разной резьбой. Если установить дополнительное уплотнение в виде шайбы, адаптер может применяться для ввертывания в корпус гидравлического компонента.
