Клапаны Wandfluh

Пропорциональный золотниковый клапан для потоков с большим объемным расходом

Благодаря небольшой и компактной конструкции потоки с объемным расходом до 200 л/мин можно контролировать при давлении до 350 бар. Из-за высокого уровня разрешающей способности, большого объемного расхода и низкого гистерезиса клапан идеально подходит

для выполнения сложных задач.

пропорциональный золотниковый клапан

Номинальный расход при перепаде давления 10 бар составляет 90 л/мин и может контролироваться с помощью переменного тока электромагнитного соленоида с помощью управляющего клапана. При использовании подходящей управляющей электроники характер ответа и гистерезис могут быть оптимально согласованы с приложением.

Управляющий клапан используется там, где необходимо контролировать потоки с большим объемным расходом. Из-за его большого диапазона и высокой жесткости срабатывания данный клапан подходит для применений, где требуются быстрые процессы ускорения и замедления, высокие скорости и движения высокой точности. Области применения находятся во всех секторах, где требуется сертифицированная взрывозащита и компактная и легкая конструкция. Клапан номинального размера NG10 доступен в виде 4/3- или 4/2-ходового с обозначением WVPFA10. Для управления доступна электроника, установленная непосредственно на клапане (дополнительное обозначение - M248).

Детали см. в даташите 1.10-3520.



Взрывозащищённый тарельчатый клапан из нержавеющей стали

Взрывозащищённый тарельчатый клапан

Компания Wandfluh расширила проверенные тарельчатые клапаны в составе модульного клапана, используемого во взрывоопасных, агрессивных и коррозионных средах. Клапан изготовлен из нержавеющей стали (AISI 316L) и может переключать объемы до 40 л/мин при давлении до 350 бар. В закрытом положении металлическое уплотнение закрывает клапан практически без утечки.

Универсальный клапан имеет большое количество разнообразных сертификатов взрывозащиты: ATEX, IECEx, UL / CSA, EAC, Nepsi, MA, Inmetro и Australia.

Таким образом, он может широко использоваться в установках взрывозащитной зоны 1 или зоны 21, а также в горнодобывающей промышленности. Соленоидная катушка и корпус очень хорошо защищены от коррозии благодаря их покрытию цинком/никелем (1000 ч испытания в солевом тумане).

Клапан с прямым управлением номинального размера NG6 доступен как в виде 2/2-ходового  (как нормально открытого так и нормально закрытого) с обозначениями AEXd2206 ... K9; а также как и в виде 3/2-ходового с обозначением AEXd3206 .. .K9.

Применяется в областях, где требуется плотное закрытие линий, например, например, с нагрузкой в 2/2-ходовом варианте.

3/2-ходовым клапаном можно управлять с помощью привода или с помощью большого управляющего клапана.

Детали см. в даташите 1.11-3143S.

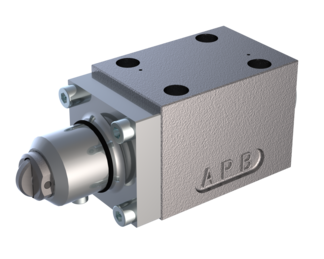

                                                                                            Золотниковый клапан NG6 с роликовым приводом

Золотниковый клапан NG6 с роликовым приводом

Компания Wandfluh оснастила существующий роликовый клапан более надежным приводным механизмом и увеличил пиковые гидравлические характеристики. Теперь клапан может переключать объемный расход 80 л/мин при давлении до 350 бар. Приводной валик может также выдерживать большие поперечные нагрузки и очень хорошо защищен от загрязнения и коррозии. Клапан с прямым управлением номинального размера NG6 доступен в виде 4/2-ходового с обозначением WDTFA06.

Этот клапан используется в условиях, когда отсутствуют электрические элементы, или когда требуется чисто механическое приведение в действие. WDTFA06 может полностью заменить предшественника - клапан AT4. Размеры и, в частности, габаритные размеры ролика идентичны.

Детали см. в даташите 1.5-46.



Электроклапан с HART 7

Электроклапан с HART 7

Модуль SD7 теперь может взаимодействовать с устройствами HART 7 последнего поколения. Таким образом, Модуль SD7 совместим с функциями HART Version 7, определенными HART Foundation.

Модуль SD7 доступен в варианте усилителя или контроллера. Различные пропорциональные клапаны можно контролировать с помощью усилителя. В варианте контроллера дополнительно можно контролировать давление, объемный расход или положение.

Устройство также предлагает различные опции для управления, чтобы можно было обрабатывать аналоговые сигналы или цифровые данные, поступающих с шины. HART - это специальный стандарт, который широко используется в перерабатывающей промышленности для обмена данными в цифровом виде с удаленным устройством. При этом информация может быть считана с устройства или отправлена ​​на другое устройство. В электронном файле описания (EDD) эти значения и параметры указаны и описаны.

Таким образом, технология HART обеспечивает простой, экономичный и надежный обмен данными. Конечно, кроме этого, все устройства могут настраиваться и управляться с помощью программы параметризации и диагностики PASO. Интегрированный комплексный аналитический и измерительный инструмент создает значительные преимущества для пользователя.

Детали см. в даташите 1.13-101 для усилителя  и в  1.13-106 для контроллера.

                                                              Пропорциональный регулирующий клапан со встроенной DSV электроникой

Пропорциональный регулирующий клапан со встроенной DSV электроникой

Пропорциональный золотниковый клапан со встроенной   DSV (Digital Smart Valve) электроникой теперь оснащен 7-контактным разъемом, который соответствует широко используемому стандарту соединения.

Интегрированное регулирование положения золотника значительно увеличивает динамику клапана по сравнению с обычным пропорциональным золотниковым клапаном.

Кроме того, исключается гистерезис и увеличивается чувствительность ответа.

Клапан точно контролирует объемный расход пропорционально заданному положению управляющей катушки или отверстию клапана. Это от 0 до 32 л/мин и при давления до  350 бар.

Встроенная электроника предлагает различные варианты срабатывания, от аналогового до цифрового интерфейса. Также доступен вариант контроллера, который обеспечивает дополнительный контур управления, а именно управление положением цилиндра. Доступные конструкции контроллера оптимизированы для использования гидравлических приводных устройств. Клапан номинального размера NG6 доступен как виде 4/3-ходового функция с обозначением WDRFA06. Клапан настраивается и регулируется на заводе, так что клапан становится доступным к подключению как устройство Plug & Play.

Детали см. в даташите 1.10-82.
