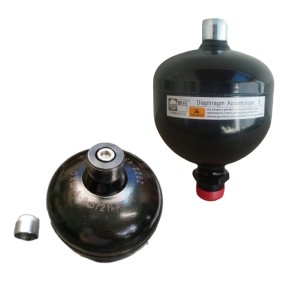

Мембранные

Тип АМ

Разъемный корпус, ремонтируемые модели

Максимальное рабочее давление ( PS): 210-330 бар

Давление испытания (Рт):Ps х 1,43

Диапазон рабочих температур (Ts): -20 +150° С

Допустимое соотношение давлений (P2/Po):  6:1



Номинальная ёмкость (л): 0,05 - 0,1 - 0,35

Тип АМM

Разъемный корпус, ремонтируемые модели

Максимальное рабочее давление ( PS):  210-330 бар

Давление испытания (Рт):Ps х 1,43

Диапазон рабочих температур (Ts):  -20 +150° С

Допустимое соотношение давлений (P2/Po):  6:1

Номинальная ёмкость (л): 0,05 - 0,1 - 0,35

Тип АМL

Кованый корпус, ремонтируемые модели

Максимальное рабочее давление ( PS):  250-330 бар

Давление испытания (Рт):Ps х 1,43

Диапазон рабочих температур (Ts):  -20 +150° С

Допустимое соотношение давлений (P2/Po):  6:1

Номинальная ёмкость (л):  0,8 - 1,5

Тип АМP

Ремонтируемые модели из пластика

Максимальное рабочее давление ( PS):  10 бар

Давление испытания (Рт):Ps х 1,43

Диапазон рабочих температур (Ts):  -10 +40 °С

Допустимое соотношение давлений (P2/Po):  6:1



Номинальная ёмкость (л):  0,35 - 0,75 - 1,5 – 4 -10

Тип АМS

Сварной корпус, неремонтируемые модели

Максимальное рабочее давление ( PS):  100 - 330 бар

Давление испытания (Рт):Ps х 1,43

Диапазон рабочих температур (Ts):  -10 +40°С  (-40 +80 С по заказу)

Допустимое соотношение давлений (P2/Po):  8:1 (4 : 1 для AMS 2,8)

Номинальная ёмкость (л):  16 - 0,25 - 0,32 –0,5 -0,75 – 1 – 1,4 – 2 – 2,8





Гидропневматический аккумулятор позволяет накапливать в гидравлических системах значительную энергию в ограниченном объёме. Так как жидкости практически не сжимаемы, и поэтому непригодны для накопления энергии, данная цель достигается за счёт использования сжимаемости газов. На практике, используемый резервуар имеет мембрану, являющуюся эластичным разделителем рабочей жидкости и азота. Газ под давлением Ро находиться в полости над мембранной. Соединение с гидролинией обеспечивается посредством элемента, находящегося на стороне, противоположной зарядному вентилю. При повышении давления в системе давление повышается, рабочая жидкость поступает в аккумулятор, таким образом воздействуя на мембрану до тех пор, пока давления с обеих сторон от неё не станут равными. В данном случае обеспечивается определённый запас рабочей жидкости под давлением, т. е. запас потенциальной энергии, которая может быть использована для различных целей.

Аккумулятор разработан и изготовлен в соответствии с директивой 97/23/ЕС, он состоит из резервуара с зарядным вентилем в верхней части и подсоединением к гидролинии в нижней. В резервуаре находится мембрана, выполняющая роль разделителя двух сред. Мембрана воздействует на элемент - тарельчатый клапан (выполненный из углеродистой стали, нержавеющей стали или полимера), расположенный в нижней части резервуара и препятствующий вытеснению мембраны через отверстие в трубопровод.

Существуют три варианта исполнения в стальном корпусе (АМ-АММ-АМL), и один в PVC (AMP), они все могут быть разобраны и отремонтированы. Пятый вариант исполнения (AMS) представляет собой сварную конструкцию, поэтому мембрана не может быть заменена.
